100G 8 Kanallı DWDM Mux/Demux Modülü
DWDM pasif Mux Demux modülleri, Yoğun Dalga Bölmeli Çoklayıcının avantajlarını tamamen pasif bir çözümde sunar. Bunlar, 100GHz ızgarada (0,8 nm) 48 dalga boyuna ve 50 GHz'de 96 dalga boyuna kadar, dalga boylarının C-bant dalga boyu aralığında sıkı bir şekilde birbirine paketlendiği uzun mesafeli iletim için tasarlanmıştır. ızgara (0,4nm). ITU G.694.1 standardı ve Telcordia GR1221, GR1209, CE, RoHS, FCC uyumludur.
OPTICO DWDM Mux Demux modülerdir, ölçeklenebilirdir ve optik metro kenarı ve erişim ağlarında WWDM, CWDM ve DWDM üzerinden PDH, SDH / SONET, ETHERNET hizmetlerini taşımak için mükemmel şekilde uygundur.
Ürün Özellikleri
| Parametre | 4 Kanal | 8 Kanal | 16 Kanal | ||||
| Mux | Demux Deks | Mux | Demux Deks | Mux | Demux Deks | ||
| Kanal Dalga Boyu (nm) | İTÜ 100GHz Şebeke | ||||||
| Merkez Dalga Boyu Doğruluğu | ±0.5 | ||||||
| Kanal Aralığı(GHz) | 100 | ||||||
| Channel Passband(@-0.5dB bandwidth)(nm) | 0.22'den büyük veya eşittir | ||||||
| Ekleme kaybı(dB) | 1,6'dan küçük veya ona eşit | 2,5'tan küçük veya eşit | 3,5'tan küçük veya eşit | ||||
| Kanal Tekdüzeliği (dB) | 0.6'dan küçük veya ona eşit | 1'den küçük veya 1'e eşit.0 | 1,5'tan küçük veya ona eşit | ||||
| Kanal Dalgalanması(dB) | 0.3 | 0.3 | 0.3 | ||||
| İzolasyon(dB) | Bitişik | N/A | ＞30 | N/A | ＞30 | N/A | ＞30 |
| Bitişik olmayan | N/A | ＞30 | N/A | ＞30 | N/A | ＞40 | |
| Ekleme kaybı Sıcaklık hassasiyeti (dB/derece) | 0.005'ten küçük veya buna eşit | ||||||
| Dalga Boyu Sıcaklık Kayması (nm/derece) | ＜0.002 | ||||||
| Polarizasyona Bağlı Kayıp (dB) | ＜0.1 | ||||||
| Polarizasyon Modu Dağılımı (PS) | ＜0.1 | ||||||
| Yönlülük(dB) | ＞50 | ||||||
| Dönüş Kaybı(dB) | ＞45 | ||||||
| Maksimum Güç Aktarımı(mW) | 500 | ||||||
| Çalışma Sıcaklığı(derece) | -5~+75 derece | ||||||
| Depolama Sıcaklığı (derece) | -40~+85 derece | ||||||
| Paket boyutu (mm) | L100xG80xY10(8CH Modül) | ||||||
Uygulamalar
Proje Örneği

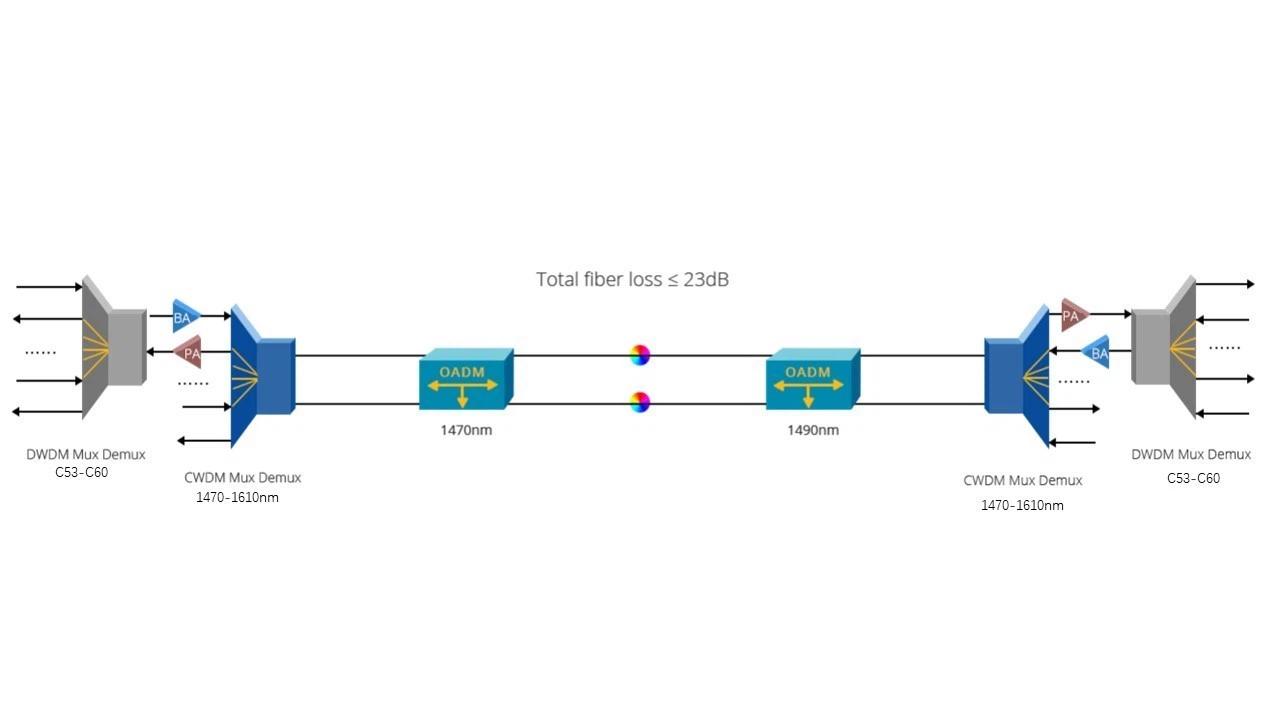

Müşterilerin uygulamalarını karşılamak amacıyla, hibrit elde etmek için 8 kanallı C53-C60 DWDM Mux Demux'u 8 kanallı CWDM Mux Demux'un 1530nm kanalına bağlayın. Güçlendirme amplifikatörü, bağlantının kalıntı ve sinyal kalitesini optimize eden tek kanalın çıkışını yükseltmek için kullanılır.
Farklı İletim Yöntemleri
WDM tek fiber çift yönlü iletim sistemi
WDM çift fiber çift yönlü iletim sistemi
DWDM'mizin avantajları

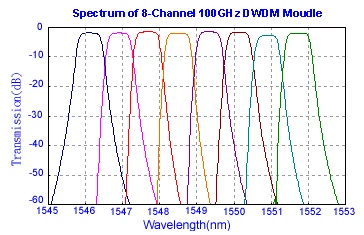

Düşük ekleme kaybı
Yüksek Kanal İzolasyonu
Fiber kaynaklarından tasarruf edin
Diğer Öne Çıkanlar
• Fiber çifti üzerinde 8 kanalın çoğullanması
• Düşük ekleme kaybı
• LC/UPC konnektörleri
• Tx ve Rx için %1 monitör bağlantı noktası, kesinti olmadan kolay sorun giderme sağlar
• 1310nm bağlantı noktası, 1000Base SFP LX, 10G SFP+ LR, 40G gibi mevcut eski 1310nm ağ üzerine yer paylaşımı yapılmasına olanak tanır
QSFP+ LR4 ve 100G CFP LR4
• Gelecekteki kapasite genişletmesi için genişletme bağlantı noktası
• ITU G.694.1 ile uyumlu, 100GHz ITU girişi, 0,8 nm aralık
• Yüksek kaliteli ince film filtre teknolojisi
• Pasif, elektriğe gerek yok (MTBF yaklaşık 500 yıl)
Marka güvenimiz güçlü üretim ekibimizden geliyor
Uluslararası Sertifikalar

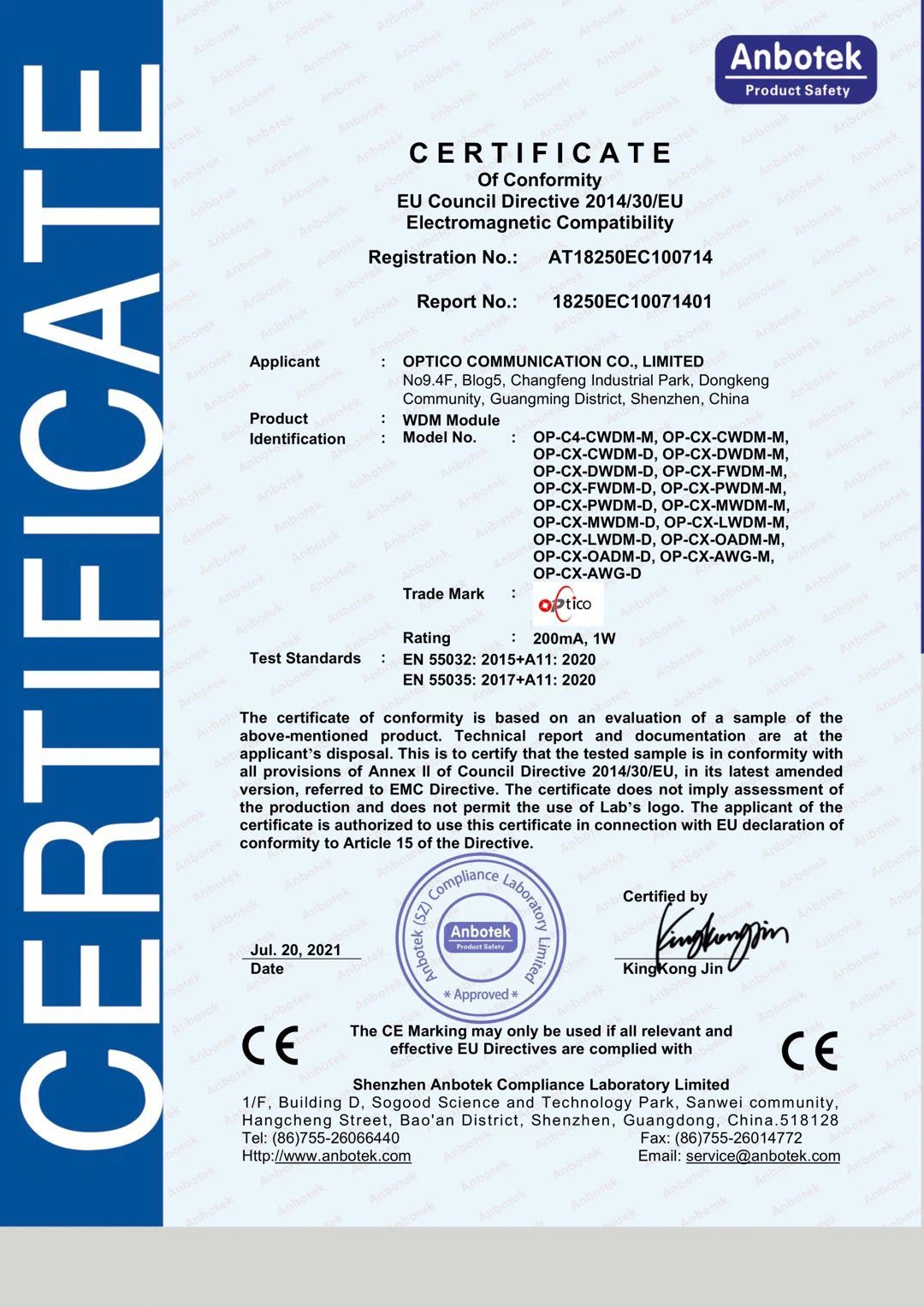

CE-WDM (CE-WDM)

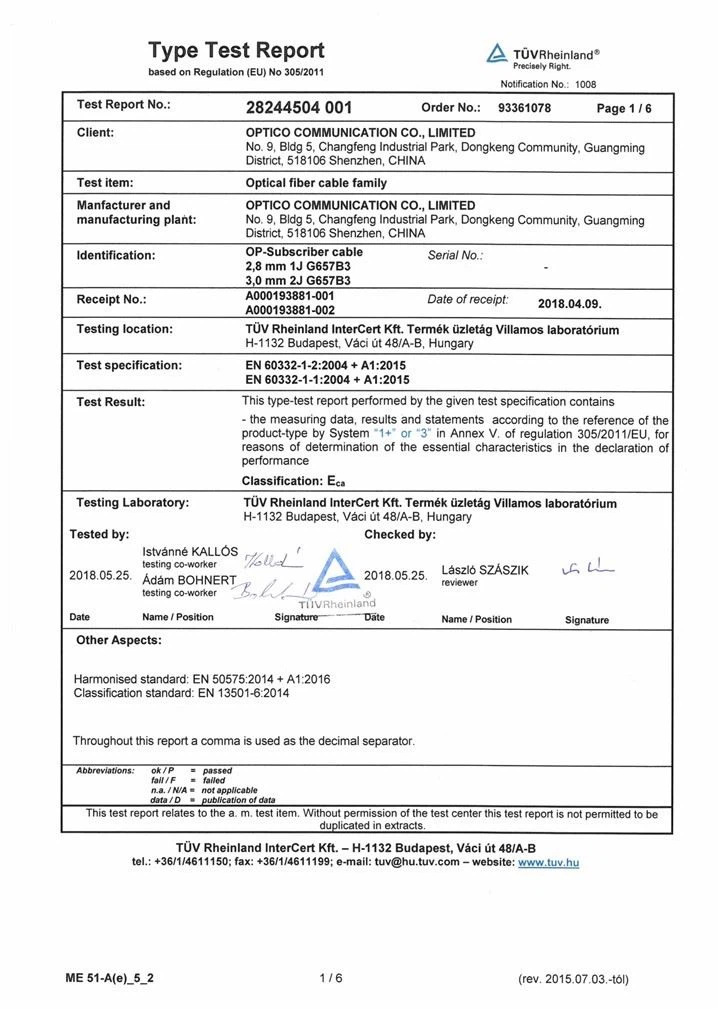

CPR

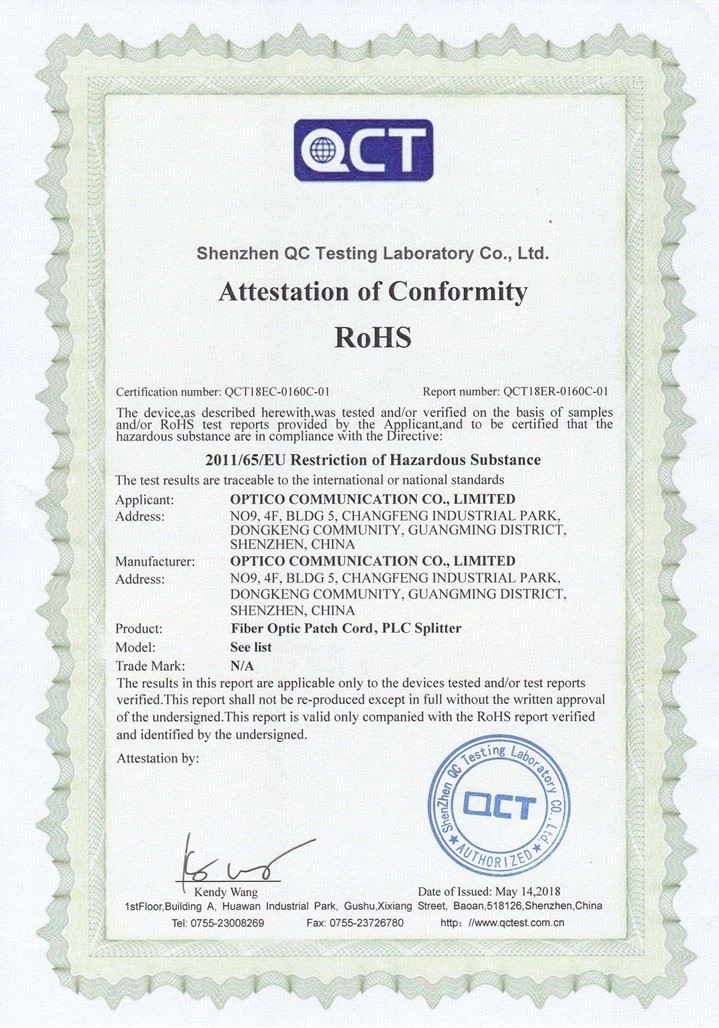

ROHS (Türkçe)
Güçlü Üretim Gücü
4 tam WDM Üretim hattı
İthal test ekipmanı

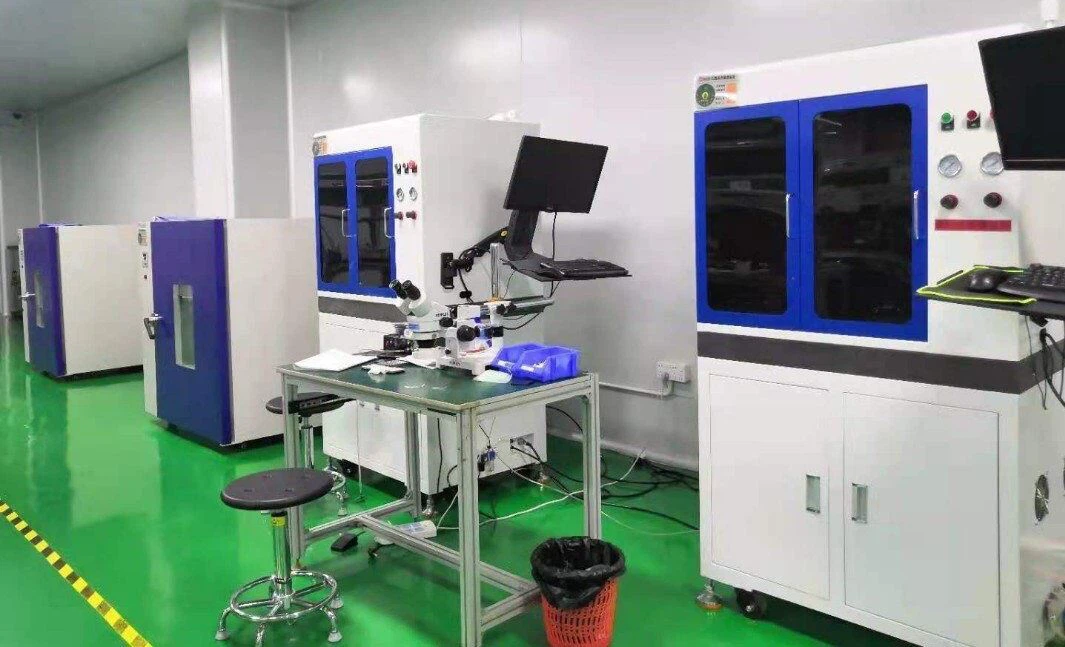

Yüksek ve düşük sıcaklık döngüsü
