AWG CWDM4 Mux ve Demux Modülü

AWG CWDM4 Modülü CWDM teknolojisinin telekomünikasyon ağlarında uygulanması çok olgundur. Uluslararası Telekomünikasyon Birliği, 1271-1611 nm bandında 20 nm aralıklı 18 CWDM kanalı tanımlar. Veri iletişiminde CWDM4 standardı, 1271-1331 nm olmak üzere dört dalga boyunu benimser.

Soruşturma göndermek

Download

AWG CWDM4 Modülü

CWDM teknolojisinin telekomünikasyon ağlarında uygulanması çok olgun. Uluslararası Telekomünikasyon Birliği, 1271-1611 nm bandında 20 nm aralıklı 18 CWDM kanalı tanımlar. Veri iletişimindeki CWDM4 standardı, G652 tek modlu fiberin sıfır dağılım noktasına yakın olan 1271-1331 nm olmak üzere dört dalga boyunu benimser. Veri Merkezi 100G Optik alıcı-verici modülü, mevcut ana paketleme formu QSFP28, entegre 4 yarı iletken lazer, optik dedektör dizisi ve sürücü devresi ve ayrıca pasif CWDM4 bileşenleridir. CWDM4 bileşenini QSFP28 modülüne entegre etmek için, tasarımı mümkün olduğunca küçük yapmak gerekir ve telekom uygulamasında boyut gereksinimi CCWDM modülünden (kompakt bir CWDM modülü) daha katıdır.

Kalem	Durum/Ölçme Yöntemi	Sembol	Birim	Tip
Kalem	Durum/Ölçme Yöntemi	Sembol	Birim	mux	Demux
Kanal		CH		4
aralık		Özel	nm	20
CWL	25℃@3dB Merkez	λC	nm	CH1：1271
				CH2：1291
				CH3：1311
				CH4：1331
CWL Doğruluğu	25℃@3dB Merkez	△λC	nm	±1
1dB Bant Genişliği		BW1dB	nm	≥12	≥12
3dB Bant Genişliği		BW3dB	nm	≥15	≥15
Kanal Tekdüzeliği	Tüm kanallar ILmax-ILmin	Ünite 1	dB	≤0.7
Çip Tekdüzeliği	Tüm çip ILmax-ILmin	Ünite 2	dB	≤2	/
Ekleme Kaybı	@Passband±5nm；PDL ve fiber bağlantı dahil	IL	dB	2~3.5	≤2.5
Polarizasyona Bağlı Kayıp	Geçiş bandı±1nm	PDL	dB	≤0.5
dalgalanma	Geçiş bandı±5nm	R	dB	≤1.0
Geri dönüş kaybı		RL	dB	≥40
İzolasyon（Komşu）	Geçiş bandı±6.5nm	izo	dB	/	≥20
İzolasyon(Bağımsız)	Geçiş bandı±6.5nm	izo	dB	/	≥20
Polarizasyon Modu Dağılımı		PMD	PS	≤0.15	≤0.15
Sıcaklığa Bağlı Kayıp	-50~+85℃	TDL	dB	≤0.2	≤0.2
Dalga boyu termal kararlılık		WTS	Nm/℃	≤0.012	/
Kanal Aralığı			um	500	250
Giriş/Çıkış Tarafı				Aynı Taraf	Ters taraf
çip boyutu	Maksimum Boyut		mm	≤7.6*4.0	≤10.2*1.6
Çip Yüksekliği			mm	≤1.3	≤1.0
Çalışma sıcaklığı			℃	-5~+80
Depolama sıcaklığı			℃	-40~+85

Özellikler ve avantajlar

Yeterli çalışma bant genişliği

Bükülme yarıçapı çok düşük

En İyi Kanal tutarlılığı

Detaylı yapısal çizim:

AWG CWDM4 Structure Size

AWG CWDM4 Module

Uygulamalar

Esas olarak 40G, 100G optik sinyal çoğullama ve çoğullama çözme için yüksek aktif optik modülde yaygın olarak kullanılan optik modülün vericisinde ve alıcısında kullanılır.

QSFP+

QSFP28

Bir CWDM4 optik alıcı-verici modülünde, biri optik sinyallerin çoğullanması ve iletilmesi ve diğeri optik sinyallerin çoğullanması ve alınması için olmak üzere iki CWDM4 AWG yongası gereklidir. Vericide, CWDM4 AWG çipi esas olarak tek taraflı giriş/çıkış yapısını benimser, ancak alıcıda, çoğullama çözülmüş dalga boyları, tek modlu fibere bağlanmadan fotodetektör tarafından algılanacaktır.

OPTICO 4 WDM Üretim hatları

4 WDM üretim hattı

İthal test ekipmanı

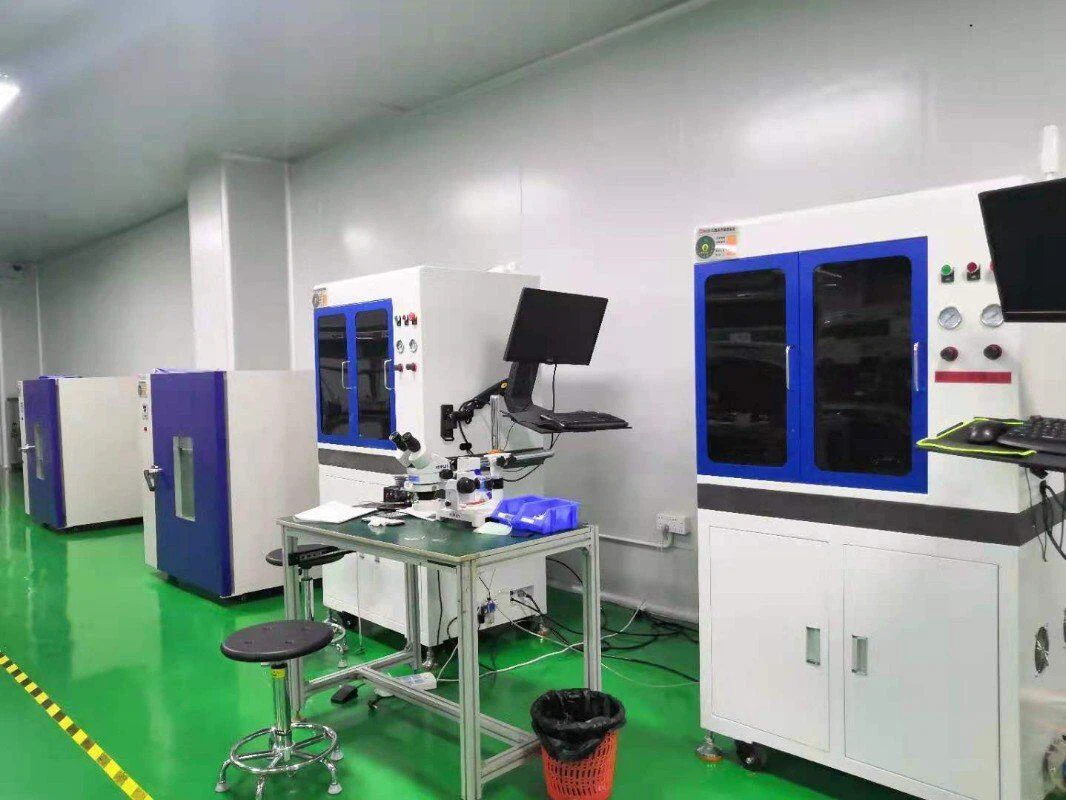

Yüksek ve düşük sıcaklık döngüsü
