Selam! Tavanınıza OM3 10G fiber döşemek istiyorsanız doğru yere geldiniz. OM3 10G fiber ürünlerinin tedarikçisiyim ve bu konuda pek çok uygulamalı deneyimim var. Bu blogda size tüm süreci adım adım anlatacağım.
Neden OM3 10G Fiber?
Öncelikle OM3 10G fiberin neden mükemmel bir seçim olduğundan bahsedelim. OM3 fiber, 300 metreye kadar 10 Gigabit Ethernet'i destekleyebilen, yüksek hızlı veri iletimi için tasarlanmıştır. Hızlı ve güvenilir ağ bağlantılarına ihtiyaç duyduğunuz veri merkezleri, ofisler ve diğer yerler için mükemmeldir. İster yeni bir ağ kuruyor olun ister mevcut ağı yükseltiyor olun, OM3 10G fiber size ihtiyacınız olan performansı sağlayabilir.
Kurulumun Planlanması
Kabloları tavandan çekmeye başlamadan önce biraz planlama yapmanız gerekir.
Saha Araştırması
İlk adım bir site araştırması yapmaktır. Fiberi kurmak istediğiniz alanın etrafında dolaşın. Havalandırma kanalları, elektrik kabloları veya yapısal kirişler gibi yolunuza çıkabilecek engelleri arayın. Switch ve sunucu gibi ağ donanımlarınızın yerlerini not edin ve fiber kablolar için en kısa ve en direkt rotaları planlayın.
Kablo Uzunluğu Hesaplaması
Ağ ekipmanınız ile fiberi kurmak istediğiniz uç noktalar arasındaki mesafeyi ölçün. Kablodaki herhangi bir bükülme veya bükülmeyi hesaba katmak için biraz ekstra uzunluk ekleyin (yaklaşık %10 - 15). Bu, çalışmak için yeterli kabloya sahip olmanızı ve çok kısa bir kabloyla karşılaşmamanızı sağlayacaktır.
Kablo Adedi
Kaç kabloya ihtiyacınız olduğunu belirleyin. Bu, yapmak istediğiniz bağlantı sayısına bağlıdır. Küçük bir ofis ağı kuruyorsanız yalnızca birkaç kabloya ihtiyacınız olabilir. Ancak büyük bir veri merkezi için onlarca, hatta yüzlerce kabloya ihtiyacınız olabilir.
Araç ve Malzemelerin Toplanması
Planlama aşamasını tamamladıktan sonra kurulum için ihtiyaç duyacağınız araç ve malzemeleri toplamanın zamanı geldi.
Aletler
- Fiber Kablo Çektirme Makinası: Fiber kabloların tavandan çekilmesi için kullanılır. Eğer yoksa yerel bir ekipman kiralama mağazasından bir tane kiralayabilirsiniz.
- Kablo Kesiciler: Fiber kabloları doğru uzunlukta kesmek için.
- Kablo Bağları: Kabloları yerine sabitlemek için kullanılırlar.
- Fiber Optik Satır: Elyaf uçlarının kesilmesi ve hazırlanması için.
- Füzyon Birleştirici veya Mekanik Birleştirici: Tercihinize ve yapmanız gereken ekleme türüne bağlı olarak.
- Test Ekipmanları: Optik zaman alanlı reflektometre (OTDR) ve fiber bağlantılarını test etmek için bir ışık kaynağı ve güç ölçer gibi.
Malzemeler

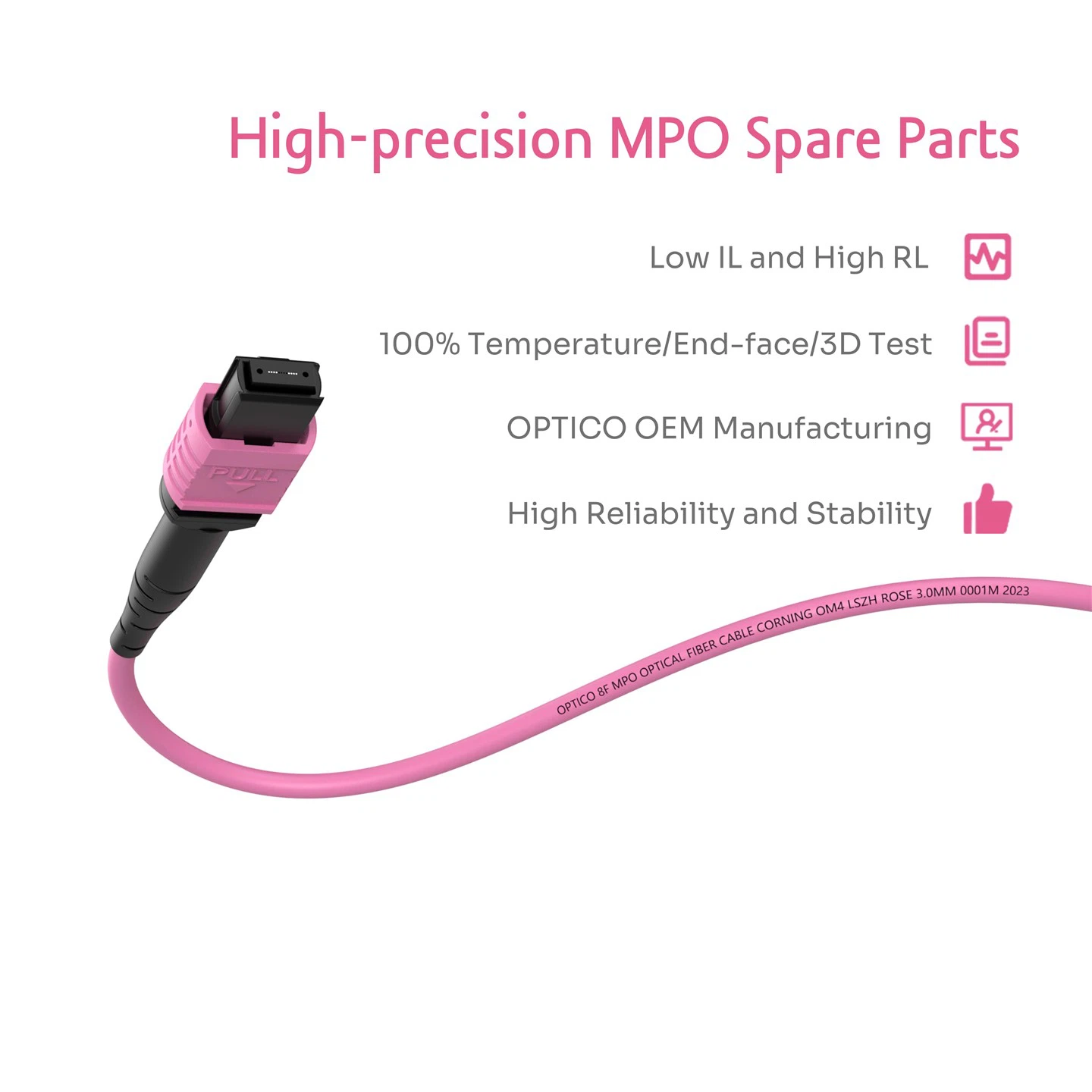

- OM3 10G Fiber Kablolar: Elbette fiber kabloların kendisine ihtiyacınız olacak. Aşağıdakiler de dahil olmak üzere çok çeşitli OM3 10G fiber kablolar sunuyoruz:24F 2x12F MTP MPO'dan 3x8F MTP MPO Omurga Yama Kablosu OM5'e,12F MTP OS2 Omurga Yama Kablosu Dişi, Ve8F MPO - MPO Dişi Ana Kablo OM4.
- Fiber Konnektörler: Kablolarınız için doğru tipte konektörlere sahip olduğunuzdan emin olun.
- Kablo Yönetim Aksesuarları: Kablolarınızı düzenli tutmak için kablo kanalları, raflar ve bağlantı panelleri gibi.
Fiber Kabloların Takılması
Şimdi asıl kurulum sürecine geçelim.
Tavanın Hazırlanması
Tavanınız erişilebilir durumdaysa fiber kabloları döşeyeceğiniz bölgelerdeki tavan döşemelerini veya panellerini çıkarın. Bu, tavanın üzerindeki alana kolay erişim sağlayacaktır. Tavanınıza erişilemiyorsa, kabloları tavandan çekmek için bir kablo tutma aleti kullanmanız gerekebilir.
Kabloların Çekilmesi
Fiber kabloyu kablo çekiciye takın. Ağ ekipmanınızın bulunduğu yerden başlayın ve kabloyu planlanan rota boyunca yavaşça tavandan çekin. Zarar vermemek için kabloyu yavaşça çektiğinizden emin olun. Kabloyu çekerken tavan kirişlerine veya diğer destek yapılarına düzenli aralıklarla sabitlemek için kablo bağları kullanın.
Kabloların Birleştirilmesi
Kabloları uç noktalarına çektikten sonra sıra onları birleştirmeye gelir. Füzyon birleştirici kullanıyorsanız fiber uçlarını tüy bırakmayan bir bez ve alkolle temizleyin. Daha sonra fiber uçlarında temiz bir kesim yapmak için fiber optik satırını kullanın. Fiber uçlarını füzyon birleştiriciye yerleştirin ve eklemeyi yapmak için üreticinin talimatlarını izleyin. Mekanik bir birleştirici kullanıyorsanız süreç biraz farklıdır ancak yine de nispeten basittir.
Kabloların Sonlandırılması
Kabloları birleştirdikten sonra konnektörlerle sonlandırmanız gerekir. Fiber uçlarını tekrar temizleyin ve konektörlere takın. Konektörleri doğru şekilde takmak için konektörlerle birlikte gelen talimatları izleyin.
Kurulumu Test Etme
Fiber kabloları kurup sonlandırdıktan sonra, her şeyin düzgün çalıştığından emin olmak için kurulumu test etmeniz çok önemlidir.
Görsel Muayene
Öncelikle kabloların ve konektörlerin görsel incelemesini yapın. Kablolardaki kesikler veya bükülmeler ya da gevşek konektörler gibi herhangi bir hasar belirtisi olup olmadığına bakın.
Optik Test
Fiber kabloların kaybını ölçmek için bir OTDR kullanın. OTDR, kablo üzerinden bir ışık darbesi gönderecek ve geri yansıyan ışık miktarını ölçecektir. Bu size kablonun ve varsa eklerin veya konektörlerin kalitesi hakkında bir fikir verecektir. Ayrıca kablonun uç noktalarındaki ışık sinyalinin gücünü ölçmek için bir ışık kaynağı ve güç ölçer kullanın. Güç, ağınız için kabul edilebilir aralıkta olmalıdır.
Kablo Yönetimi
Başarılı bir kurulum için doğru kablo yönetimi şarttır. Kabloları düzenlemek için kablo tepsilerini ve rafları kullanın. Gelecekte kolayca tanıyabilmeniz için kabloları net bir şekilde etiketleyin. Bu, ortaya çıkabilecek sorunların giderilmesini ve ağ üzerinde bakım yapılmasını kolaylaştıracaktır.
Son Düşünceler
OM3 10G fiberin tavana kurulumu zorlu ama ödüllendirici bir proje olabilir. Bu adımları izleyerek ve doğru araç ve malzemeleri kullanarak başarılı bir kurulum sağlayabilirsiniz. OM3 10G fiber kurulumunuzla ilgili herhangi bir sorunuz varsa veya yardıma ihtiyacınız varsa bizimle iletişime geçmekten çekinmeyin. Yolun her adımında sizi desteklemek için buradayız. İster ağınızı yükseltmek isteyen küçük bir işletme sahibi olun, ister büyük ölçekli bir veri merkezi operatörü olun, ihtiyaçlarınızı karşılayacak ürün ve uzmanlığa sahibiz. Gereksinimlerinizi görüşmek için bizimle iletişime geçin ve ağınızı en yüksek hızda çalışır duruma getirmek için birlikte çalışalım.
Referanslar
- "Fiber Optik Kurulum El Kitabı"
- Fiber optik aletler ve malzemeler için üretici kılavuzları
