Shenzhen Optico Communication Co., Ltd., Çin'deki 24f ar kaplamalı mpo mtp test kablosunun en güvenilir üreticilerinden ve tedarikçilerinden biridir. Lütfen fabrikamızdan rekabetçi fiyatlarla yüksek kaliteli özelleştirilmiş ürünlerin toptan satışını yapmaktan çekinmeyin. Ücretsiz numuneyle ilgili herhangi bir sorunuz varsa, lütfen bize e-posta göndermekten çekinmeyin.
Ürün Profili

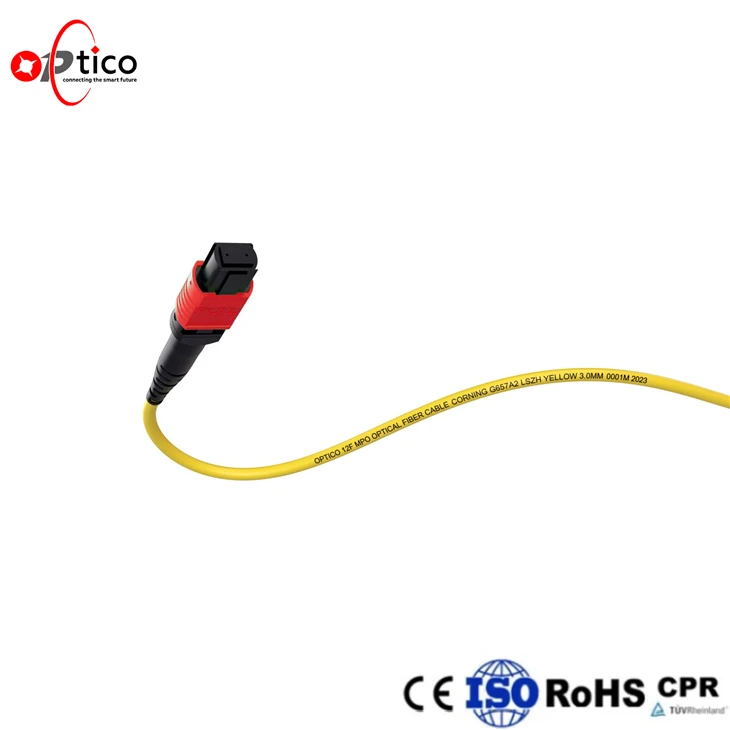

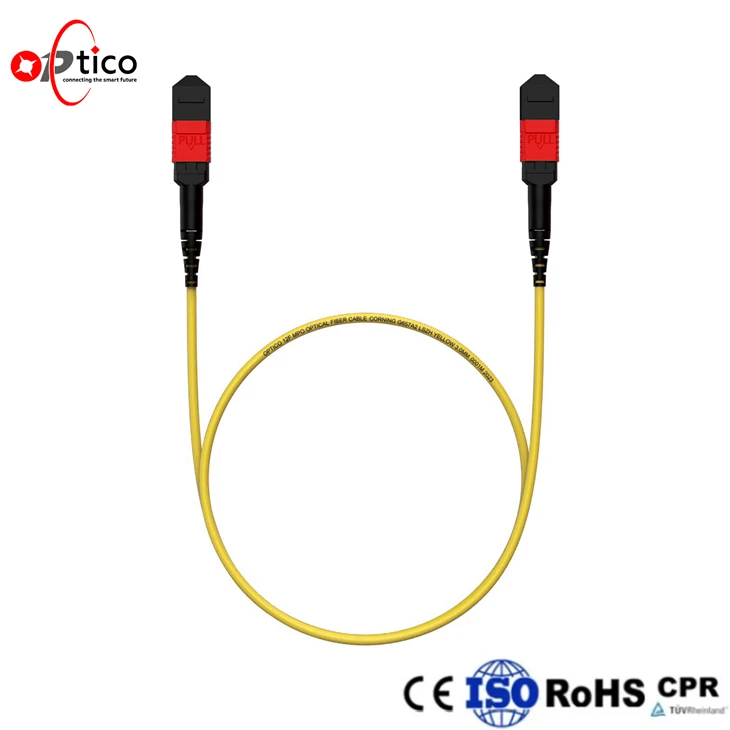

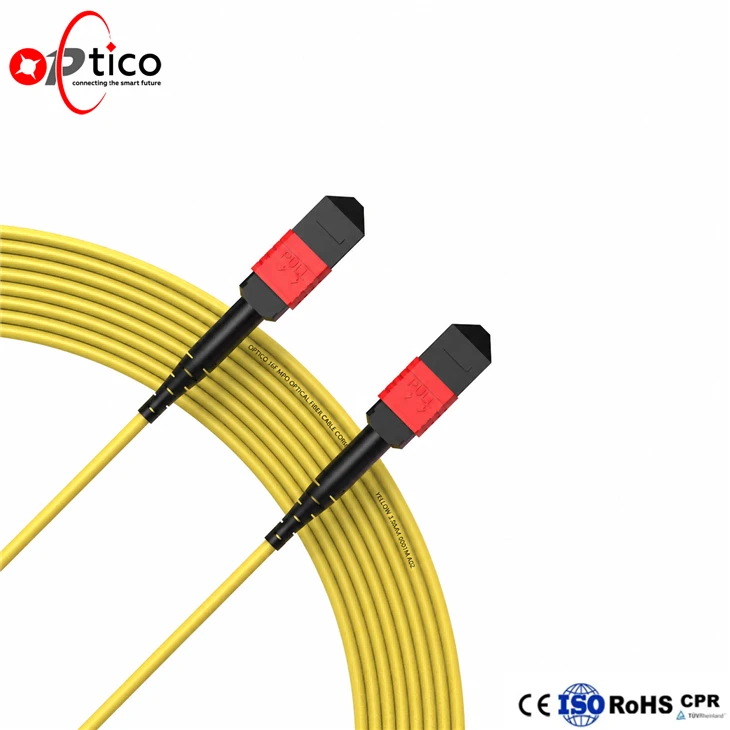

- 24F AR Kaplamalı MPO MTP Test Kablosuyüksek-frekanslı MPO/MTP® testleri için geliştirilmiş, temassız bir referans kablosudur. AR-kaplamalı, girintili fiber uç-yüzü kontrollü bir hava boşluğunu koruyarak geri yansımayı azaltmaya, uç yüzey aşınmasını önlemeye ve tekrarlanan birleştirme sırasında ölçüm tekrarlanabilirliğini artırmaya yardımcı olur.
- 400G, 800G ve 1,6T optik modülleri ve MPO/MTP® düzeneklerini test etmek için tasarlanan bu ürün, daha kararlı bir test bağlantısı oluşturulmasına ve kirlenme veya mekanik temasın neden olduğu performans dalgalanmalarının en aza indirilmesine yardımcı olur. Farklı test kurulumları için MNC-MNC ve MNC-MPO yapılandırmaları mevcuttur.
Temel Teknoloji Açıklaması

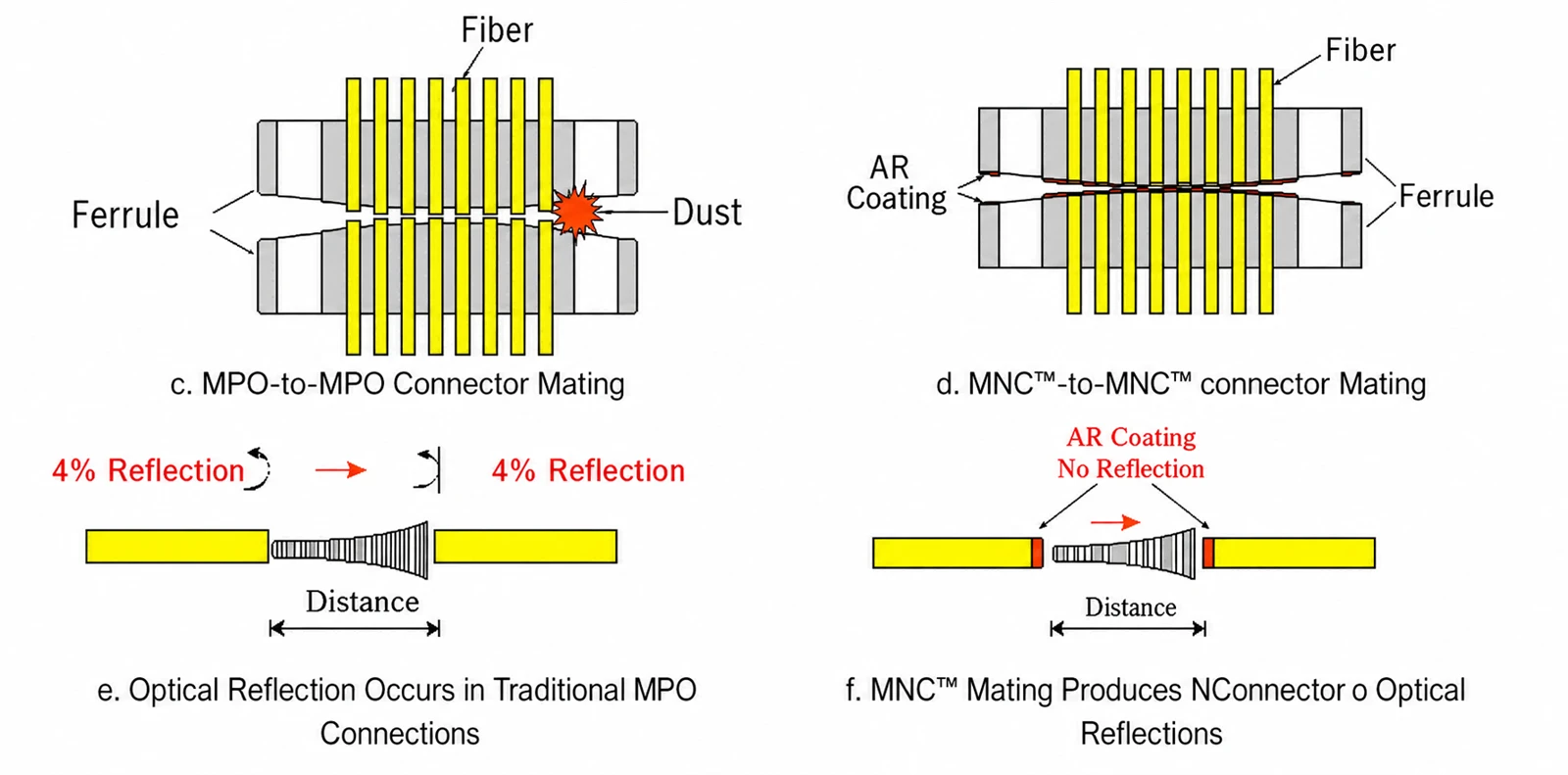

Temassız geometri tarafından oluşturulan silika--hava-arayüzlerinde AR kaplama, Fresnel yansımasının azaltılmasına ve Fabry-Perot girişimine katkıda bulunabilecek çoklu-yansıma etkilerinin sınırlandırılmasına yardımcı olur. Bu, belirtilen çalışma dalga boyunda ekleme-kayıp ve geri dönüş{-kayıp davranışının kontrol edilmesine yardımcı olur.
Her fiberin uç-yüzü yüksük yüzeyinin altında yaklaşık 0,6-6 μm girintilidir. Birleşmeden sonra, karşılıklı lif uç yüzleri arasında yaklaşık 1,2 μm'lik bir hava boşluğu kalır-. Fiber yüzeyleri ayrı kaldığı için arayüz, doğrudan uç yüzey sürtünmesini önler ve 24 fiber dizisi boyunca kirlenmeye ve eşit olmayan temasa karşı hassasiyeti azaltır.
Ürün Özellikleri
| Fiziksel Özellikler | Parametre | ||
| Elyaf Sayısı | 24 | ||
| Fiber Modu | SM (OS2) / MM (OM3 / OM4 / OM5) | ||
| Elyaf Markası | CORNING / YOFC | ||
| Bağlayıcı | ABD Conec MTP® / MPO | ||
| Bağlayıcı Markası | ABD Conec MTP®, Kaihang MPO, TASLO MPO, FSG MPO | ||
| Kaplama Yapılandırması | ÇUŞ-ÇUŞ(her iki uç da AR-kaplamalı) /MNC-MPO(bir ucu AR-kaplamalı) | ||
| Cinsiyet | Erkek (E) / Kadın (K) | ||
| Son-Yüz Cilası | APC / UPC | ||
| Polarite | A / B / C yazın | ||
| Kablo Ceketi | PVC / LSZH / OFNR / OFNP | ||
| Ceket Rengi | Sarı (SM) / Deniz Mavisi (OM3) / Macenta (OM4) / Limon Yeşili (OM5) / Özelleştirilmiş | ||
| Kablo Çapı (mm) | 3 | ||
| Minimum Bükülme Yarıçapı (mm) | 7.5 | ||
| Önyükleme Rengi | Siyah / Kırmızı / Gri / Diğerleri | ||
| Fiber Ucu-Yüz Girintisi | Özelleştirilmiş | ||
| Optik Özellikler | Parametre | ||
| Ekleme Kaybı (dB) | Tipik Ölçülen | Düşük Kayıp | Ultra Düşük Kayıp |
| Yaklaşık. 0.2 dB | 0,4 dB'den az veya eşit | 0,35 dB'den az veya ona eşit | |
| Geri Dönüş Kaybı (dB) | UPC/PC 50 dB'den büyük veya eşit, APC 65 dB'den büyük veya eşit | ||
| Dalga boyu (nm) | SM: 1310/1550; AA: 850/1300 | ||
| Çekme Dayanımı (N) | Uzun Vade | Kısa vadeli | |
| 70 N | 220 N | ||
| Çiftleşme Dayanıklılığı | Ekleme Kaybı Değişimi (ΔIL) | Çiftleşme Döngüleri | |
| 0,2 dB'den az veya ona eşit | Asgari 500 | ||
| -Temassız Geometri | Hava Boşluğu | Çekirdek Girintisi | |
| Çiftleşmeden yaklaşık. 1.2 µm sonra | 0.6-6 µm | ||
| Çalışma Sıcaklığı (derece) | -20'den +70'a | ||
| Depolama Sıcaklığı (derece) | -40'tan +85'a | ||
Ürün Özellikleri
Değiştirilmiş-Temassız Uç-Yüz Tasarımı
Girintili fiber uç yüzü, eşleşen fiberler arasında kontrollü bir hava boşluğunu koruyarak doğrudan fiber temasını önler ve tekrarlanan birleştirme sırasında çizikleri ve aşınmayı azaltır.
AR-Kaplamalı Optik Arayüz
AR kaplama, fiber-hava arayüzündeki geri yansımayı bastırarak Fabry-Perot girişiminin sınırlandırılmasına ve yüksek-test sırasında kararlı ekleme-kayıp ve geri dönüş-kayıp ölçümlerinin korunmasına yardımcı olur.
Hassas MPO/MTP® Konektörü
24F MNC konektörü, hassas fiber hizalaması ve mevcut adaptörler, optik modüller ve test ekipmanıyla uyumluluk için standart MPO/MTP® form faktörünü takip eder. Erkek, dişi, APC ve UPC konfigürasyonları mevcuttur.
Dayanıklı Dış Ceket
LSZH, OFNR veya OFNP dış kılıflarıyla mevcut olan kablo, farklı iç mekan test ortamları için mekanik koruma, esneklik ve alev geciktirici performans sağlar.
MNC™ ve Geleneksel MPO / MTP Karşılaştırması
| Öğe | Geleneksel MPO / MTP | MNC™ Konektörü |
|---|---|---|
| Bağlantı | Çoğu lif arasındaki fiziksel temas |
Temassız{0}; Lifler arasında tutulan hava boşluğu |
| Optik Yansıma | Fabry-Perot boşluğunu oluşturan çoklu yansımalar |
AR kaplama yansımayı bastırır; kararlı sinyal |
| Yüz-Aşınma Riskine Son | Yüksek | Son derece düşük |
| Kirlenme Hassasiyeti | Yüksek | Düşük |
| Gerekli Çiftleşme Basıncı | Yüksek | Düşük; küçük basınç yeterlidir |
| Yüksek-Fiber-Sayı Performansı | Fakir; lif sayısı arttıkça istikrarsızlık artar | Harika; yüksek lif sayısını istikrarlı bir şekilde destekler |
| Servis Ömrü | Temel |
Yaklaşık 10× MPO/MTP; 500'den fazla çiftleşme döngüsü |
| DUT üzerindeki etkisi | Olası son-yüz hasarı | Hasar yok; test edilen değerli cihazları korur |
ÜrünUygulamalar
Yüksek Yoğunluklu Veri Merkezi
Teslimattan Önce %100 Test Edilmiştir
Müşterilerimize yüksek{0}kalitede teslimat sağlamak için ürünlerimiz gönderilmeden önce kapsamlı testlere tabi tutulur.
IL/RL Testi
Polarite Testi
Son-yüzey Testi
Sıcaklık Testi
Sertifikalar
CE
CPR
(1)-01.png?size=270x0 "ISO")
ISO
RoHS
SSS
Sipariş Süreci
| 01 Talep Gönder Ürün ayrıntılarını, miktarını ve teslimat gereksinimlerini paylaşın. |
→ | 02 Gereksinim İncelemesi Satış ekibimiz sorunuzu inceler ve 24 saat içinde yanıt verir. |
→ | 03 Teknik Onay Fiber türü, konektör, polarite, uzunluk, kılıf ve optik gereksinimler doğrulanır. |
→ | 04 Alıntı yapmak Bir teklif ve tahmini üretim teslim süresi sağlanır. |
→ | 05 Üretim ve Teslimat Onay alındıktan sonra üretim ve sevkiyat kararlaştırıldığı şekilde düzenlenir. |
Açık gereksinimler, daha hızlı ve daha doğru bir hizmet sunmamıza yardımcı olur.
Teslimat ve Nakliye
Normal üretim süresi ürün tipine, özelliklerine ve sipariş miktarına bağlı olarak 7-15 gündür.
Ekspres, hava taşımacılığı, deniz taşımacılığı veya kara taşımacılığı yoluyla teslimatı ayarlayabiliriz. Ekspres gönderiler için FedEx, DHL ve UPS mevcuttur.
Sizi Nasıl Destekliyoruz?
24 Saatte Yanıt
Bire-Bire-Bir Danışmanlık
Teknik Destek
Kalite Güvencesi
Güvenilir Üretim
Şeffaf Teklif
{0}Satış Sonrası Hizmetler
Yardıma mı ihtiyacınız var?
Teslimattan sonra bir OPTICO ürünüyle ilgili herhangi bir sorunla karşılaşırsanız lütfen telefon, e-posta veya çevrimiçi platformumuz aracılığıyla bizimle iletişime geçin.
Nasıl Yardımcı Olabiliriz?
Lütfen ürün modelini, sipariş numarasını, sorun açıklamasını ve varsa ilgili fotoğraf veya videoları sağlayın. Bu, ekibimizin sorunu daha verimli bir şekilde değerlendirmesine yardımcı olacaktır.
Taahhüdümüz
OPTICO'yu seçtiğiniz için teşekkür ederiz. Satın alma işleminizden sonra güvenilir ürünler ve duyarlı destek sağlamaya kararlıyız.
Popüler Etiketler: 24f ar kaplı mpo mtp test kablosu, Çin, üreticiler, tedarikçiler, fabrika, toptan satış, özelleştirilmiş
Ürün Özellikleri
| Fiziksel Özellikler | Parametre | |||
| Elyaf Sayısı | 24 | |||
| Fiber Modu | SM (OS2) / MM (OM3 / OM4 / OM5) | |||
|
Elyaf Markası |
CORNING / YOFC
|
|||
| Bağlayıcı | ABD Conec MTP®; MPO | |||
|
Bağlayıcı Markası
|
ABD Conec MTP®, Kaihang MPO, TASLO MPO, FSG MPO
|
|||
|
Kaplama Yapılandırması
|
ÇUŞ-ÇUŞ(çift-tarafı kaplamalı) /MNC-MPO(tek-tarafı kaplamalı)
|
|||
|
Cinsiyet
|
Erkek (E) / Kadın (K)
|
|||
|
Uç-Yüz Yapısı
|
APC / UPC
|
|||
| Polarite | A / B / C yazın | |||
| Kablo Ceketi | PVC / LSZH / OFNP | |||
| Ceket Rengi |
Sarı (SM) / Deniz Mavisi (OM3) / Macenta (OM4) / Limon Yeşili(OM5)/ Özelleştirilmiş
|
|||
| Kablo Çapı (mm) | 3 | |||
| Minimum Bükülme Yarıçapı | 7.5 | |||
|
Önyükleme Rengi
|
Siyah / Kırmızı / Gri / Diğerleri
|
|||
| Fiber Çekirdek Ucu | Özelleştirilmiş | |||
| Optik Özellikler | Parametre | |||
| Ekleme Kaybı(dB) |
Tipik Ölçülen
|
Düşük Kayıp | Ultra Düşük Kayıp | |
| yaklaşık. 0.2 dB | 0,4'ten küçük veya eşit | 0,35'ten küçük veya ona eşit | ||
| Dönüş Kaybı(dB) | UPC/PC 50'den büyük veya eşit, APC 65'ten büyük veya eşit | |||
| Dalga boyu(nm) | SM 1310/1550, MM 850/1300 | |||
| Çekme Dayanımı(N) | Uzun Vade | Kısa vadeli | ||
| 70N | 220N | |||
|
Çiftleşme Dayanıklılığı
|
Ekleme KaybıDeğiştirmek(ΔIL) | Çiftleşme Döngüleri | ||
| 0,2dB'den az veya ona eşit |
Min. 500
|
|||
| -Temassız Geometri | ||||
|
Hava Boşluğu |
Çekirdek Girintisi
|
|||
|
çiftleşmeden sonra yaklaşık. 1.2 µm
|
0,6~6um
|
|||
| Çalışma Sıcaklığı(derece) | -20 ~ +70 | |||
| Depolama Sıcaklığı(derece) | -40 ~ +85 | |||
