Zırhlı optik kablo nedir?
Zırhlı optik kablo, adından da anlaşılacağı gibi, koruyucu bir&ile sarılmış optik bir kablodur; zırh" Zırhı esas olarak fiber optik kabloyu hayvan ısırıklarından, nem erozyonundan veya diğer hasarlardan korumak için kullanılır.
Neden zırhlı optik kablo kullanmalı?
Geçmişte, dış mekan optik kabloları, kabloların dış kuvvetlerden zarar görmesini önlemek için genellikle güçlü kanallara döşeniyordu. Bununla birlikte, bu optik kablo döşeme yöntemi çok karmaşıktır ve çok zaman ve işçilik maliyeti alacaktır. Bu nedenle, zırhlı fiber optik kablo olarak da bilinen fiber optik kablonun çekirdeğini korumak için bir metal zırh katmanı eklemek üzere tasarlanmış biri. Zırhlı optik kablo, güçlü basınca ve gerilmeye direnme işlevine sahiptir, zorlu dış ortama etkili bir şekilde uyum sağlayabilir ve kablolama, boru hattı kablolarından çok daha esnektir. Artık, zırhlı optik kablolar optik iletişim alanında yaygın olarak kullanılmaktadır.

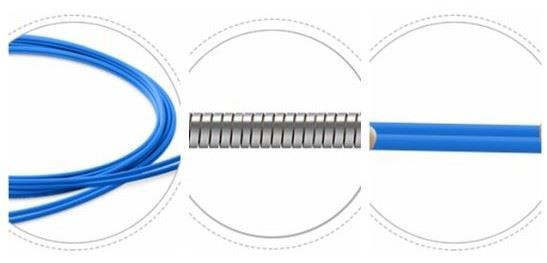

Zırhlı optik kablonun yapısı
1. Dış kılıf: Zırhlı optik kablo tasarımında, dış kılıf optik kabloyu çözücülerden ve aşınmadan koruyabilir. Normalde, dış kılıf polietilen gibi plastikten yapılır.
2. Metal zırh: dış kılıf ile iç kılıf arasında zırhtır. Zırh malzemesinin kesilmesi, ısırılması ve yakılması zordur ve ayrıca döşeme işlemi sırasında kablonun gerilmesini de önleyebilir. Aşağıdaki şekilde gösterildiği gibi, 12 çekirdekli zırhlı optik kablonun 12 optik fiberi ve iki iç ve dış kılıfı vardır. Metal zırh, iç ve dış kılıflar arasında bulunur ve dış kılıf ile metal zırh arasında bir aramid iplik tabakası vardır. :
3. İç kılıf: Dahili optik kablo demetini destekleyebilen koruyucu ve alev geciktirici bir malzemedir. Basit bir ifadeyle, zırhlı bir optik kabloda, tampon kanal bir aramid iplik tabakası, bir polietilen kılıf tabakası ve bir oluklu çelik zırh tabakası ile çevrilidir.
Zırh türü
Zırhlı fiber optik kablolar, fiber optik kablonun uygulamasına göre kapalı zırhlı fiber optik kablolara ve dış mekan zırhlı fiber optik kablolara ayrılabilir. Ek olarak, zırhlı optik kablolar, farklı metal zırh türlerine göre birbirine kenetlenen zırhlı kablolar ve oluklu zırhlı kablolar olarak da bölünebilir.
İç mekan zırhlı optik kablo: İç mekan zırhlı optik kablo, tek katmanlı zırhlı ve çift katmanlı zırhlı optik kabloları içerir. Bunların arasında, çift katmanlı zırhlı optik kablolar, kıyıya yakın sığ denizlerde, tek katmanlı zırhlı optik kablolar ise bu ekstrem koşullar dışındaki diğer durumlarda kullanılır.
Dış mekan zırhlı fiber optik kablo: Dış mekan zırhlı fiber optik kablo, hafif zırhlı fiber optik kablo ve ağır zırhlı fiber optik kabloya bölünebilir. Normal koşullar altında, nehir tabanlarında ve deniz tabanlarında ağır hizmet tipi zırhlı optik kablolar kullanılır, bu nedenle hafif hizmet zırhlı optik kabloların fiyatı, ağır hizmet zırhlı optik kablolardan daha ucuzdur.
Kilitli zırhlı optik kablo: Kilitli zırh, genellikle iç ve dış genel ortamlarda kullanılan, yüksek dayanıklılığa ve yüksek sıkıştırma direncine sahip alüminyum zırhlı bükülmüş bir optik kablodur.
Oluklu zırhlı fiber optik kablo: Oluklu zırhlı fiber optik kablo, çelik bant ile sarılan uzunlamasına kıvrımlardan yapılmıştır. Genellikle dış ortamlarda kullanılır. Süper mekanik özelliklere sahiptir ve kemirgenlere karşı koruma sağlar.
Zırhlı optik kablo uygulaması
Farklı döşeme ortamlarına göre, zırhlı optik kablolar, sıkı kılıflı zırhlı optik kablolara ve gevşek kılıflı zırhlı optik kablolara bölünebilir. Gevşek kılıflı zırhlı kablolar genellikle dış mekan uygulamalarında kullanılır; sıkı kılıflı zırhlı kablolar iç mekan uygulamalarında ve iç / dış mekan uygulamalarında kullanılabilir.
Aşağıdaki şekil, kapalı zırhlı optik kablonun yapısal bir diyagramıdır. Metal zırh, birbirine kenetlenen zırhtır ve kılıf, yükseltici tipte veya düşük dumanlı halojensiz tipte olabilir:

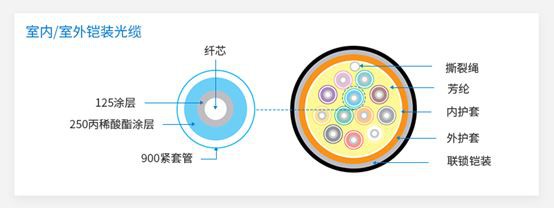

İç / dış mekan zırhlı optik kablolar, modern telekomünikasyon ağlarında yaygın olarak kullanılmaktadır. İki veya daha fazla bina ağını birbirine bağlayan bağlantıdır. Aşağıdaki şekil, ortak çok çekirdekli iç / dış mekan zırhlı optik kabloların iç yapısını göstermektedir:
son sözler
Modern optik fiber iletişimi alanında, herhangi bir fiber optik arızası, önemli mali ve maddi kayıplara neden olabilir. Bu nedenle, fiber optik iletişim sistemlerinin kurulumunda en önemli öncelik optik fiberin korunmasıdır. Koruyucu&ile sarılmış zırhlı optik kablo; zırh" Optik fiberin dış kısmı,' anti-sıçan ısırması, neme ve gerilme direncinin gereksinimlerini karşılar.
