SeramikFerrule
Seramik Ferrule fiber optik konektörlerin temel bileşenleridir.
Optik Fiber Konektör
Optik fiber konektörler optik fiber iletişim sistemlerinde vazgeçilmez pasif bileşenlerdir. Onlar esas olarak ekipman, ekipman ve enstrümantasyon, ekipman ve optik fiber ve optik fiber ve sistemdeki optik fiber ve optik fiber arasında iki kalıcı olmayan uç yüzleri nisbeten kesin popo ortak elde etmek için kullanılır. Optik enerji çıkışını verici fiberden alıcı fibere maksimuma bağlama.
Çoğu fiber optik konektör üç bölümden oluşur: iki çiftlik fişi (ferrules) ve bir kaplin kol. Optik fiberin iki ucuna iki ferrules kurulur; kaplin kol hizalama rol oynar, ve kol genellikle konektör kurulumu ve fiksasyon kolaylaştırmak için bir metal veya metal olmayan flanş ile donatılmıştır.

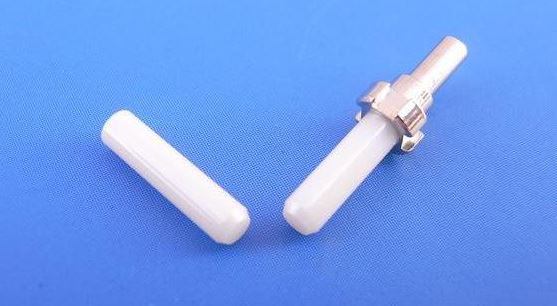

Seramik Ferrule
Ferrule kalitesi doğrudan iki optik liflerin hassas merkezi yerleştirme etkiler. Ferrules seramik, metal veya plastikten yapılır. Seramik ferrule yaygın olarak kullanılır, ana malzeme iyi termal stabilite, yüksek sertlik, yüksek erime noktası, aşınma direnci, yüksek işleme doğruluğu ve benzeri özelliklere sahip zirkonyum dioksit vardır.
Seramik ferrule süreci
Seramik ferrule boş 0.1mm küçük bir delik içerir ve boyut konsantriklik için gereksinimleri çok yüksek olduğundan, sadece seramik enjeksiyon kalıplama (Seramik Enjeksiyon Kalıplama) teknolojisi ile mümkündür. Seramik ferrule üretim süreci iki bölüme ayrılır, yani boş üretim ve hassas işleme. İlk olarak, yttrium stabilize nano-zirkon tozu hammadde özel olarak işlenir, granülasyon sonra özel bir kalıp içine enjekte edilir, ve daha sonra boş içine sinterlenmiş, ikinci bölümü, böylece iyi sertlik ve yüksek hassasiyet ile bir seramik ferrule elde etmek için, alt mikron düzeyinde işleme doğruluğu elde etmek için hassas taşlama bir dizi.
Hassas seramik ferrules üretiminin öncül temeli hassas seramik ferrules ve seramik ferrules (PIN pin) destekleyici kullanımıdır. Optik fiber seramik ferrules aşağıdaki gelişmiş proses teknolojileri kullanılarak üretilmektedir:
1. Nano-zirkon toz enjeksiyon kalıplama malzeme formülü ve şekillendirme proses teknolojisi;
2. 0.125mm iç delik çapı ve 12-15mm uzunluğunda ince mikro delik şekillendirme teknolojisi;
3. 0,1μm doğruluk hatası ile hassas seramik işleme teknolojisi;
4. Sinterlenmiş taneler için mikronize proses kontrol yöntemi;
5. Ekleme kaybı ≤0.2dB ve dönüş kaybı ≥40dB ile düşük kayıplı optik iletişim bileşenleri.
Ferrule uç yüz

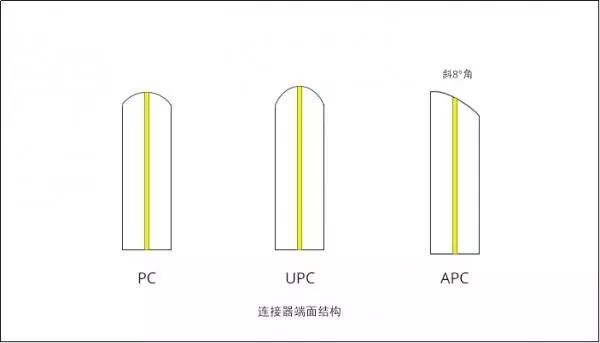

İki optik fiberin son yüzlerini daha iyi temas ettirmek için, ferrule uç yüzleri genellikle farklı yapılara yerlenir ve farklı ferrule uç yüzleri konektörün kayıp performansını etkiler. PC, APC, UPC seramik ferrule ön yüzey yapısını temsil.
PC Fiziksel Temas olduğunu. PC bir mikrosfer taşlama ve parlatma, ferrule yüzeyi hafif bir küresel yüzeye zemin, ve lif çekirdeği bükme en yüksek noktada yer almaktadır, böylece iki lif uç yüzleri fiziksel temas ulaşmak;
APC (Açılı Fiziksel Temas) yakan fiziksel temas denir ve lif in son yüzü genellikle 8 ° yontlak içine zemin. 8 ° açı yontma fiber uç yüz sıkı hale getirir, ve kaplama doğrudan ışık kaynağına dönen yerine kaplama onun yontma açısı ile ışık yansıtır, daha iyi bağlantı performansı sağlayan.
UPC (Ultra Fiziksel Temas). UPC, son yüzey parlatma ve yüzey yüzeyini optimize etmek için PC'ye dayanır ve son yüzey daha kubbeli görünür. Bağlayıcı bağlantısının aynı son yapıya sahip olması gerekir. Örneğin, APC ve UPC birlikte birleştirilemez ve bu da bağlayıcı performansının düşmesine neden olur.
